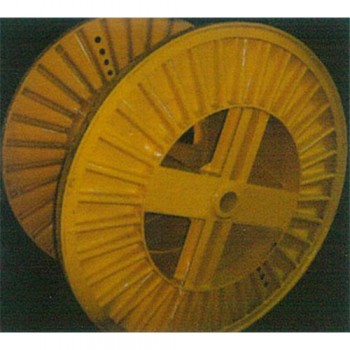

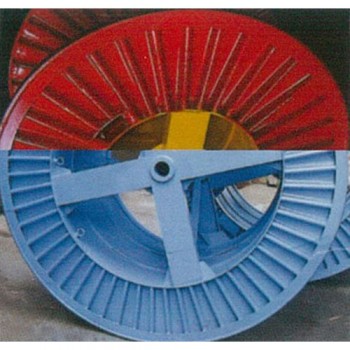

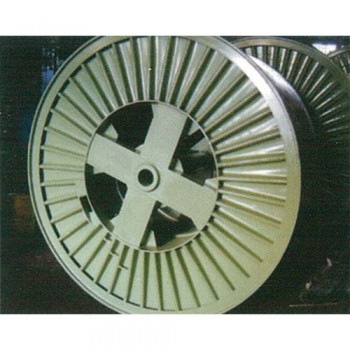

드럼트위스트용 강철드럼
세로 홈 플랜지 타입
| 드럼타입 | 드럼트위스터 (세로 홈 플랜지) |
|---|---|
| 치수 | 900mm 이상부터 다양한 플랜지 직경 가능, MRB SD-4, SD-9, SD-11 사이즈 및 그 외 사이즈 포함 |
| 적용 | 드럼트위스팅과 사내 와인딩에 사용 |
| 기술정보 |
- 특정 드럼트위스터 작동시 부과되는 모든 하중에 적합하게 디자인됨 - 독자적 컴퓨터 소프트웨어로 완벽한 응력분석 계산 - 강력하고 정밀한 구조 - MIG 처리로 완전 용접되며, BS5135에 준함. 국제적으로 공인된 기준에 맞는 용접기 - 공인되고 추적가능한 소재로 제조됨 - 맞춤 크로스 튜브인 절삭 센터 보스 - 고객이 명시한 색상으로 표준페인트 마감처리 |
| 선택사양 |
고객의 정확한 요구에 맞춰 여러 가지 선택이 가능합니다. - 기준사이즈 없음- 스테인레스 스틸로 제조 - 모든 경화공정을 위한 천공된 플랜지/배럴 - 정전기 조절됨 - DISO1940에 기능적으로 조절 가능 - 중앙 보스 제거 가능 - 내경 강화 - 리프팅 포인트 또는 테 리프팅 명시, 리프팅 빔이 적합하게 디자인, 제조됨 - 맞춤디자인 구동장치 - 완벽한 표면 부분 보호를 위해 플랜지 내면이 강판이나 스테인레스 스틸판으로 라인처리 - 엔트리 슬롯-인 플랜지 - 특별 표면 마감제 |
STEEL DRUMS FOR DRUMTWISTING
Fluted Flange Type
| DRUM TYPE | Drumtwister (Fluted Flange) |
|---|---|
| SIZE RANGE | A wide range of flange diameters from 900mm upwards, including all DIN 46395 sizes and beyond. |
| APPLICATION | For use in Drumtwisting and in-house winding. |
| TECHNICAL DATA |
- Designed to meet all load imposed by specified Drumtwister operations. - Complete stress analysis calculations by unique computer software. - Robust, precision construction. - This unique profile section may alleviate the need to line the inside coiling face. - Fully welded by MIG process, conforming to BS 5135. Welders qualified to internationally recognised standards. - Manufactured from certified and traceable materials. - Machined centre bosses with fitted cross tube. - Standard paint finish to customer specified colour. |
| OPTIONS |
Several options are available to meet your exact requirements. - Non-standard sizes.- Manufactured in stainless steel or aluminium. - Perforated flanges/barrels for all curing processes. - Statically balanced. - Dynamic balancing to ISO 1940. - Removable centre boss. - Hardened bores. - Specified Lifting Points, or rim Lifting. Lifting beams designed and manufactured to suit. - Custom design drive arrangements. - Inner faces of flanges lined with steel or stainless steel sheet for complete surface area coverage. - Entry slot-in flange. - Special surface finishes. |
| d1 | d2 | d3 | d4 | ds | e | l1 | l2 |
|---|---|---|---|---|---|---|---|
| 800 | 400 | 160 | 80 | 40 | 160 | 600 | 500 |
| 900 | 450 | 640 | 560 | ||||
| 1000 | 500 | 750 | 630 | ||||
| 1150 | 560 | 850 | 710 | ||||
| 1250 | 630 | 950 | 800 | ||||
| 1400 | 710 | 65 | 300 | 1060 | 900 | ||
| 1600 | 800 | 1180 | 1000 | ||||
| 1800 | 1000 | 200 | 100 | 1320 | 1120 | ||
| 2000 | 1120 | 250 | 125 | 1500 | 1250 | ||
| 2240 | 1250 | 1700 | 1400 | ||||
| 2500 | 1500 | 1900 | 1600 |
