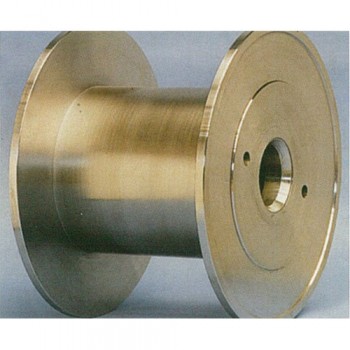

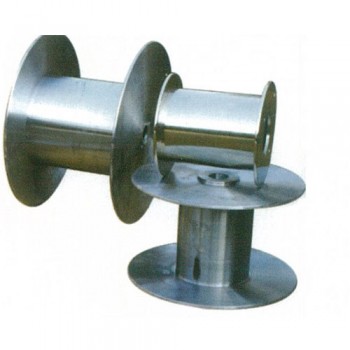

와이어드로잉릴-SF
정밀(동, 알루미늄) 와이어
| 릴 타입 | 완전 절삭된 SF 와이어 드로잉릴 |
|---|---|
| 치수 | MRB SB-500에 맞는 200m~1250mm까지 및 16"~48"까지의 특대 치수에 이르기까지 다양한 플랜지 직경 |
| 적용 | 초고속 싱글 및 멀티와이어 드로잉 장치, 스트랜딩 및 번칭 장치를 위한 인프로세스 감는 장치 릴들로, 철 및 비철 와이어 모두 가능함 |
| 전용제품 |
- 단순 및 주석 도금된 멀티동선에 적합하며 직경은 6/0.102mm에서 12/0.4mm까지 - 단순 및 주석 도금된 싱글엔드 동선으로, 직경은 0.1mm에서 3.5mm까지 - 싱글엔드의 알루미늄으로 직경 1mm에서 5mm까지 - 에나멜 와이어 생산 |
| 기술정보 |
- 고성능 강판 및 강관으로부터 제조됨 - MIG처리로 용접되며, 모든 용접과 용접준비가 BS5135에 준함 - 정밀용 CNC 선반으로 절단되어 치수와 공차가 반복가능 - 40M/Sec에서 작동시 ISO1940에 따라 기능적으로 조절가능 - 로봇 조종시스템과 자동가이드 차량에서 사용되는 정밀기계 절단 - 로딩시 최소한의 플랜지 변형 위해 디자인되어 압출라인, 번기기기, 편조용 다시감기에서 균일한 트래버스와 초고속 페이오프 보장함 - 공장간 운반용으로 적합함 |
| 선택사양 |
고객의 정확한 요구에 맞춰 여러 가지 선택이 가능합니다. - 미터법 또는 악경 치수에 기준이 없음- 40M/Sec에서 작동시 ISO1940에 따라 기능적으로 조절가능 |
| 주문/문의시 명시사항 |
- 릴 타입 번호 - 적용-제품의 공정, 중량, 속도 - 릴 사용 기계 유형 - 릴 치수 - 내경 크기 - 마운팅, 샤프트, 필틀, 레버유형 - 레버 마운팅일 경우 레버 이동량 - 드라이브 홀 상세설명 - 와이어, 타이오프 홀 상세설명 - 아연도금 - 기타 필요한 선택사항 |
WIRE DRAWING REEL-SF
For Precision(Copper, Aluminium) Wires
| REEL TYPE | SF Wire drawing reel rully machined. |
|---|---|
| SIZE RANGE | A wide range of flange diameters from 200mm up to 1250mm according to DIN 46397 and imperial dimensions from 16" up to 48' |
| APPLICATION | These are in-process take-up reels for high speed single and multiwire drawing machines, also stranding and bunching machines, for ferrous and non ferrous wire. |
| TYPICAL PRODUCTS |
- Suitable for multi wire, plain and tinned copper from 6/0.102mm to 12/0.4mm diameter. - Plain and tinned single ends of copper from 0.1 mm to 3.5mm diameter. - Single ends of aluminium from 1 mm to 5mm diameter. - Enamelled wire manufacture. |
| TECHNICAL DATA |
- Manufactured from high quality steel plate and tube. - Welded by MIG process, all welds and weld preparations conforming to BS 5135. - Machined on C.N.C. Lathes for precision and repeatable dimensions and tolerances. - Dynamically balanced to ISO 1940 for operation at 40M/Sec. - Precision machined for use in robotic handling systems and on automatic guided vehicles. - Designed for minimal flange distortion when loaded, to ensure uniform traversing and high speed pay-off into extrusion lines, bunchers, re-wind for braiding, etc. - Suitable for transportation between factories. |
| OPTION |
Several options are available to meet your exact requirements. - Non-standard metric or imperial dimensions.- Dynamically balanced for operation at 60M/Sec. |
| ORDER/ENQUIRY SPECIFICATION |
With order/enquiry, please forward the following information: - Reel type number - Application including products for processing weights and speeds. Type or machine using the reel. - Reel dimensions. - Bore size. - Type of mounting, shaft, pintle or arbor. - If arbor mounting, amount of arbor movement. - Drive hole details. - Wire, tie-off hole details. - Paint finish. - Any other options required. |
| d1 | d2 | d4 | d5 | l1 | l2 | e |
|---|---|---|---|---|---|---|
| 200 | 100 | 25 | 16 | 150 | 125 | 40 |
| 300 | 217 | 127 | 18 | 290 | 270 | 90 |
| 400 | 165 | 70 | 16 | 270 | 250 | 50 |
| 500 | 217 | 70 | 20 | 320 | 300 | 65 |
| 80 | ||||||
| 127 | ||||||
| 610 | 265 | 125-127 | 28 | 410 | 360 | 100 |
| 316 | ||||||
| 630 | 355 | 125 | 28 | 475 | 400 | 100 |
