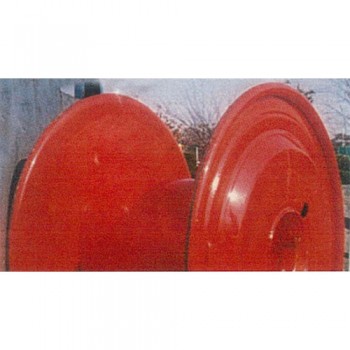

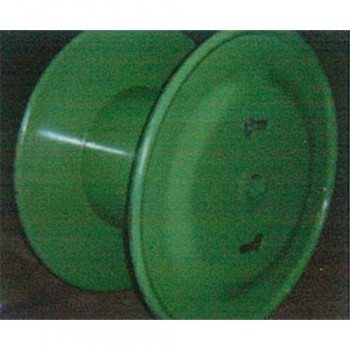

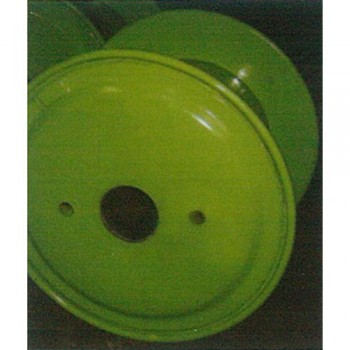

와이어드로잉릴-BP
정밀(동,알루미늄) 와이어용
| 릴 타입 | BP 와이어 드로잉 릴 |
|---|---|
| 치수 | MRB SB-610, SB-900에 맞는 400mm~1500mm까지의 악경치수에 이르기까지 다양한 플랜지 직경 |
| 적용 | 인프로세스 감는 장치 릴들로, 로드 분할과 초고속 와이어 드로잉 장치에 사용될 수 있음 |
| 전용제품 |
- 싱글엔드의 알루미늄으로 직경 1mm에서 5mm까지 - 단순 및 주석 도금된 싱글엔드 동선으로 직경은 0.1mm에서 3.5mm까지 - 단순 및 주석 도금된 멀티동선에 적합하며 직경은 6/0.102mm에서 12/0.4까지 1mm에서 5mm 직경의 알루미늄 |
| 기술정보 |
- 고성능 강판 및 강관으로부터 제조됨 - MIG처리로 용접되며, 모든 용접과 용접준비가 BS5135에 준함 - 40M/Sec에서 작동시 ISO1940에 따라 기능적으로 조절가능 - 드로잉 알루미늄 합금 및 후속 어닐링에 적합한 디자인 - 번칭 및 스트랜딩 장치에서 사용 - 공장간 운반용으로 적합함 |
| 선택사양 |
고객의 정확한 요구에 맞춰 여러 가지 선택이 가능합니다. - 미터법 또는 악경 치수에 기준이 없음- 60M/Sec에서 작동시 ISO1940에 따라 기능적으로 조절가능 - 로봇 조종시스템과 자동 가이드 차량에서 사용되는 외면 절단 - 일련번호, 포장무게 등 스텐실 처리 확인 |
| 주문/문의시 명시사항 |
- 릴 타입 번호 - 적용-제품의 공정, 중량, 속도 - 릴 사용 기계 유형 - 릴 치수 - 내경 크기 - 마운팅, 샤프트, 필틀, 레버유형 - 레버 마운팅일 경우 레버 이동량 - 드라이브 홀 상세설명 - 와이어, 타이오프 홀 상세설명 - 아연도금 - 기타 필요한 선택사항 |
WIRE DRAWING REEL-BP
For Precision(Copper, Aluminium) Wires
| REEL TYPE | BP Wire drawing reel. |
|---|---|
| SIZE RANGE | A wide range of flange diameters from 400mm up to 1500mm according to DIN 46397 and imperial dimensions from 16" up to 48" |
| APPLICATION | These are in-process take up reels. They can be used on rod breakdown and high speed wire drawing machines. |
| TYPICAL PRODUCTS |
- Suitable for single ends of aluminium from 1 mm to 5mm diameter. - Plain and tinned single ends of copper from 0.1 mm to 3.5mm diameter. - Multi-ends of plain and inned copper from 6/0.102mm to 12/0.4mm aluminium from 1 mm to 5mm diameter. |
| TECHNICAL DATA |
- Manufactured from high quality steel plate and tube. - Welded by MIG process, all welds and weld preparations conforming to BS 5135. - Dynamically balanced to ISO 1940 for operation at 40M/Sec. - Suitable designs for drawing aluminium alloys and subsequent annealing. - Suitable for use in bunching and stranding machines. - Suitable for static coiler with datumed machined faces. - Suitable for transportation between factories. |
| OPTION |
Several options are available to meet your exact requirements. - Non-standard metric or imperial dimensions.- Dynamically balanced for operation at 60M/Sec. - With machined outer faces for use in robotic handling systems or on automatic guided vehicles. - Stencilled identification i.e. sequential number, tare weight etc. |
| ORDER/ENQUIRY SPECIFICATION |
With order/enquiry, please forward the following information: - Reel type number - Application including products for processing weights and speeds. - Type or machine using the reel. - Reel dimensions. - Bore size. - Type of mounting, shaft, pintle or arbor. - If arbor mounting, amount of arbor movement. - Drive hole details. - Wire, tie-off hole details. - Paint finish. - Any other options required. |
| d1 | d2 | d3 | d4 | l1 | l2 | d5 (Hole or pin) |
e | t1 | t4 | t5 | V1 d㎥ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 224 | 400 | 125/127 | 300 | 250 | 28 | 100 | 63 | 20 | 2 | 17,3 21,6 19,1 16,0 24,6 30,8 27,3 22,7 33,7 42,5 37,5 30,7 47,1 59,8 52,3 42,8 67,0 86,2 74,4 61,6 |
| 250 | |||||||||||
| 280 | |||||||||||
| 450 | 250 | 450 | 125/127 | 335 | 280 | ||||||
| 280 | |||||||||||
| 315 | |||||||||||
| 500 | 280 | 500 | 125/127 | 375 | 315 | ||||||
| 315 | |||||||||||
| 355 | |||||||||||
| 560 | 315 | 560 | 125/127 | 425 | 355 | ||||||
| 355 | |||||||||||
| 400 | |||||||||||
| 610 | 365 | 610 | 125/127 | 410 | 360 | ||||||
| 316 | |||||||||||
| 630 | 315 | 630 | 125/127 | 475 | 400 | ||||||
| 355 | |||||||||||
| 400 | |||||||||||
| 450 | |||||||||||
| 710 | 400 | 710 | 250 | 530 | 450 | 40 | 170 | 125 | 40 | 2,5 | 95,9 121,6 106,6 89,8 137 172 153 128 |
| 450 | |||||||||||
| 500 | |||||||||||
| 800 | 450 | 800 | 250 | 600 | 500 | ||||||
| 500 | |||||||||||
| 560 | |||||||||||
| 1000 | 560 | 1000 | 250 | 750 | 630 | 50 | 250 | 125 | 40 | 2,5 | 340 298 248 665 380 473 |
| 630 | |||||||||||
| 710 | |||||||||||
| 1250 | 710 | 1250 | 250 | 950 | 800 | ||||||
| 800 | |||||||||||
| 900 |
