혁신과 품질을 바탕으로 발전하는 KBT미래보빈
드럼트위스트용 강철드럼
세로 홈 플랜지 타입
| 치수 | MRB SB-2, SB-5에 맞춰 250mm~1250m까지의 다양한 플랜지 직경 및 300g~1500 까지의 악경치수 |
|---|---|
| 적용 | 인-프로세스 감는 장치와 페이오프 릴로서 어떠한 제품처리적용에라 도 사용 가능합니다. |
| 전용제품 |
다음과 같은 여러 제품에 적합함 - 절연선의 감는 장치 - 더블 트위스트 공급릴과 드럼트위스트 레이업 장치 - 피복선(자켓)의 감는 장치 - 와이어외장장치의 감는 장치 - 싱글 및 더블트위스트 장치의 감는 장치 |
| 기술정보 |
- 고성능 강판 및 강관으로부터 제조됨 - MIG 처리로 용접되며, 모든 용접과 용접준비가 BS5135에 준함 - 공장간 운반용으로 적합함 |
| 선택사양 |
고객의 정확한 요구에 맞춰 여러 가지 선택이 가능합니다. - 미터법 또는 악경 치수에 기준이 없음- 적재량 기준 없음 - 필요시 ISO1940에 기능적으로 조절가능 - 배럴몰트 강화재 조건 - 사진에서 보는 바대로, 플렉싱 저항 강화를 위한 압인가공된 플랜지 또는 측판 - 엠보싱이 없는 평형 플랜지 - 알루미늄으로부터 전 공정 제조 - 플랜지 케이블 엑세스 슬롯 - 드럼트위스트 적용 위해 특별 보강됨 - 평형 테 |
| 주문/문의시 명시사항 |
- 릴 타입 번호 - 적용-제품의 공정, 중량, 속도 - 릴 사용 기계 유형 - 릴 치수 - 내경 크기 - 마운팅, 샤프트, 필틀, 레버유형 - 레버 마운팅일 경우 레버이동량 - 드라이브 홀 상세설명 - 와이어, 타이오프 홀 상세설명 - 페인트 마감재 - 기타 필요한 선택사항 |
STEEL DRUMS FOR DRUMTWISTING
Fluted Flange Type
| SIZE RANGE | A wide range of flange diameters from 250mm to 1250mm according to DIN 46395 and imperial dimensions from 10" up to 48' |
|---|---|
| APPLICATION | These are in-process take-up and pay-off reels. They can be used in any product handling application. |
| TYPICAL APPLICATION |
Suitable for use in many areas including. - Take-up reels on Insulation Lines. - Input reels to double-twist and drumtwist lay-up machines. - Take-up reels on sheathing(jacketing) lines. - Take-up reels on wire armouring machines. - Take-up reels for single and doubletwist machines. |
| TECHNICAL DATA |
- Manufactured from high quality steel plate and tube. - Welded by MIG process, all welds and weld preparations conforming to BS 5135. - Suitable for transportation between factories. |
| OPTIONS |

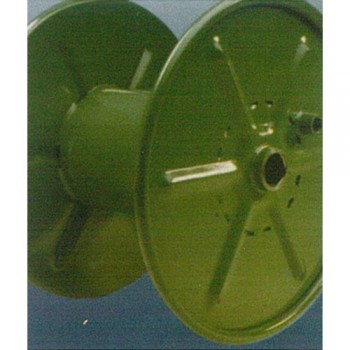

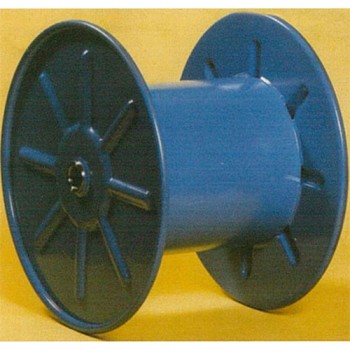

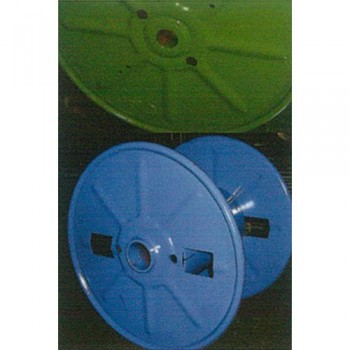

Several options are available to meet your exact requirements. - Non-standard metric or imperial dimensions.- Non-standard carrying capacities. - Dynamically balanced to ISO 1940 if required. - With under barrel bolt reinforcement. - With embossed flanges or embossed sideplates for increased resistance to flexing(as shown on photograph) - Flat sided flanges without embossing. - Manufactured flanges wihtout embossing. - With flange cable access slots. - Specially reinforced for Drumtwist application. - Flat rim. |
| ORDER/ENQUIRY SPECIFICATION |
With order/enquiry, please forward the following information - Reel type number - Application including products for processing, weights and speeds. - Type of machine using the reel. - Reel dimensions. - Bore size. - Type of mounting, shaft, pintle or arbor. - If arbor mounting, amount or arbor movement. - Drive hole details. - Wire, tie-off hole details. - Paint finish. - Any other options required. |
| d1 | d2 | d3 | d4 | ds | e | l1 | l2 |
|---|---|---|---|---|---|---|---|
| 315 | 180 | 160 | 125-127 | 16 | 100 | 236 | 200 |
| 224 | |||||||
| 355 | 200 | 265 | 224 | ||||
| 250 | |||||||
| 400 | 224 | 28 | 300 | 250 | |||
| 280 | |||||||
| 450 | 250 | 355 | 280 | ||||
| 315 | |||||||
| 500 | 280 | 375 | 315 | ||||
| 355 | |||||||
| 560 | 315 | 425 | 355 | ||||
| 400 | |||||||
| 610 | 265 | 410 | 360 | ||||
| 316 | |||||||
| 630 | 355 | 475 | 400 | ||||
| 450 | |||||||
| 710 | 400 | 530 | 450 | ||||
| 500 | |||||||
| 800 | 450 | 300 | 250 | 40 | 170 | 600 | 500 |
| 560 |
